CAD如何快速繪制三視圖
在CAD中繪制三視圖需要很強的空間想象力，它對于復雜圖形來說，三視圖顯得特別難想象； 所以為了方便繪制三視圖，我們可以利用視口工具來輔助繪制三視圖。下面我給大家介紹一些用法。
1.我們以長方體的三視圖為例。
2. 我們輸入命令符“VPORTS”進入視口面板；然后選擇四個視口，在左右還是相等看個人愛好選擇；然后記得將二維選擇為三維，點擊確定。

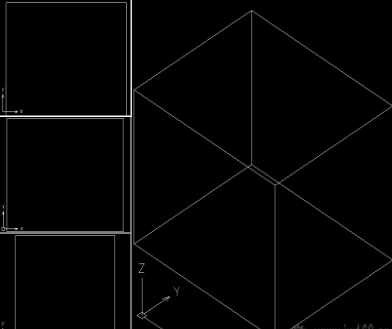

3.我們可以看到，圖形的三視圖已經出來了；同時我們可以輸入命令符“DI”輔助測量各線段長度。
4.這樣我們就完成了，是不是很簡單呢？
