CAD繪圖的80個實用制圖技巧（三）
這篇文章會介紹CAD中在圖形窗口顯示滾動條的方法、統一保存的格式、統一打印線型、標題欄顯示路徑不全的解決方法以及目標捕捉的用法。

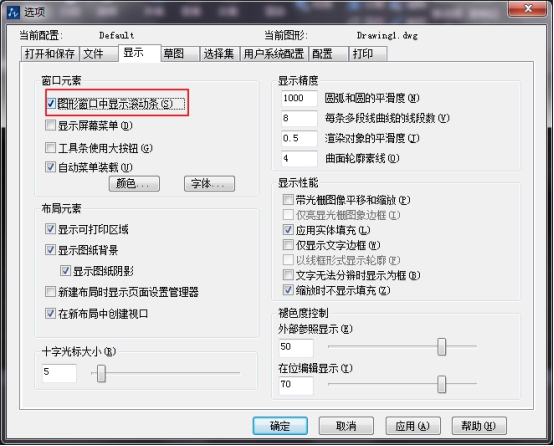

【在圖形窗口顯示滾動條】
如果有人用的是沒有中鍵也就是滾輪的鼠標，或者不太會使用鼠標滾輪來平移，那么在CAD依然可以使用滾動條來完成一些快捷的操作。調出選項對話框，在【顯示】選項板中，在【圖形窗口中顯示滾動條】前打勾即可。

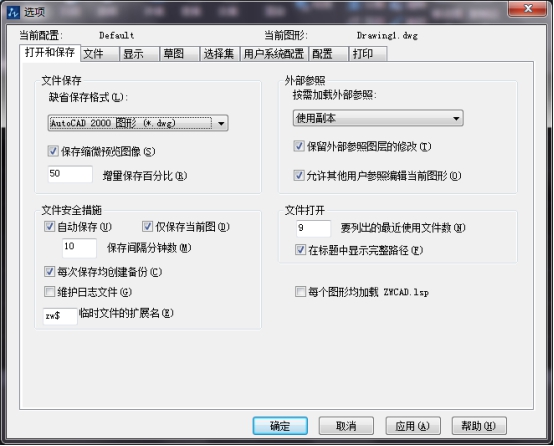

【關于保存格式的問題】
大家知道嗎？CAD版本只能夠向下兼容，不能向上兼容。如果我們用的是較高的版本，那么為了打開任意的文件，可以將文件另存為較低版本的格式。可以在選項對話框中，將打開和保存的文件格式統一為2000版的，那么就可以在2002/2004/2006以及更高的版本中打開了。

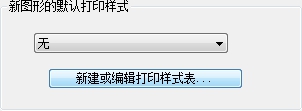

【使下次打印的線型和本次一樣的操作方法】
換個說法就是如何保存打印列表的問題，調用op選項，在打印選項板中添加打印列表，前提是在這之前，你已經自己建立了一個屬于自己的列表。

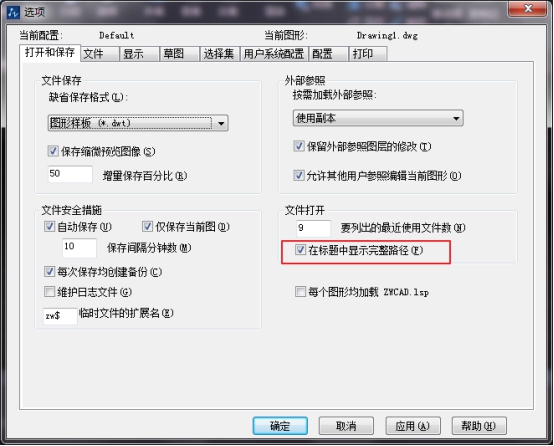

【標題欄顯示路徑不全的解決】
調用選項命令，在打開和保存中，勾選在標題欄中顯示完整路徑即可。
【目標捕捉的用處】
當大家要繪制具有高精度的要求的機械圖樣時，目標捕捉是一個重要工具。對此必須非常重視，每次版本升級都會大大提高目標捕捉的功能。一定不要用光標線直接確定點，這是非常不準確的做法。
