CAD文件比較功能的平鋪比較失效怎么辦
在CAD的日常使用中，文件比較功能是我們校對圖紙差異、追蹤修改記錄的重要工具，而平鋪比較模式能讓我們直觀地將兩個版本的圖紙并排查看，快速定位改動之處。當CAD文件比較功能的平鋪比較失效時，該如何解決呢？接下來，我們就一起分析可能的原因，并給出相應的解決辦法。
問題描述：
CAD提供了兩種文件比較方式——平鋪比較與重疊比較，在軟件中可以使用系統變量【FCMPSTATE】切換。
為什么有的平鋪比較功能失效，而切換成重疊比較功能則正常？
原因分析：
CAD開啟了單文檔模式，由于平鋪比較需要開啟多個文檔，導致平鋪比較無法進行，而重疊比較則不受影響。
解決方案：

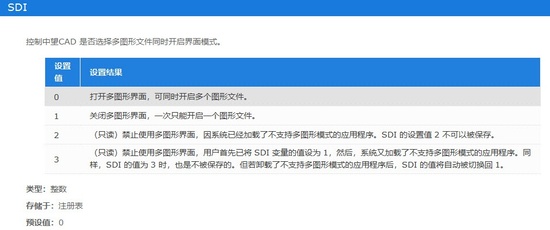

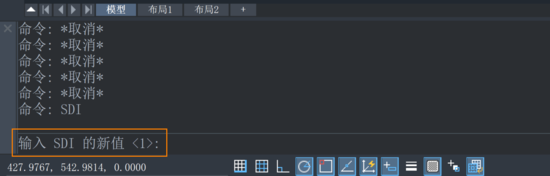

輸入命令【SDI】，回車將其值設置為【0】。
以上就是相關內容的梳理，但愿能給您帶來一些幫助。感謝你的認真閱讀，如有任何想法，歡迎隨時溝通交流！
