CAD半徑標注如何隱藏圓弧尺寸界線

CAD繪圖過程中,精準且美觀的標注至關重要。當我們為圓弧添加半徑標注時,默認出現的圓弧尺寸界線有時會讓圖紙顯得雜亂,影響整體布局與可讀性。比如在繪制機械零件圖,眾多復雜的圓弧結構旁,尺寸界線相互交錯,干擾了對關鍵尺寸的快速讀取。那如何巧妙地將這些圓弧尺寸界線隱藏起來,讓圖紙清爽又規范呢?接下來,我們就詳細探討實現這一操作的方法。

問題描述:

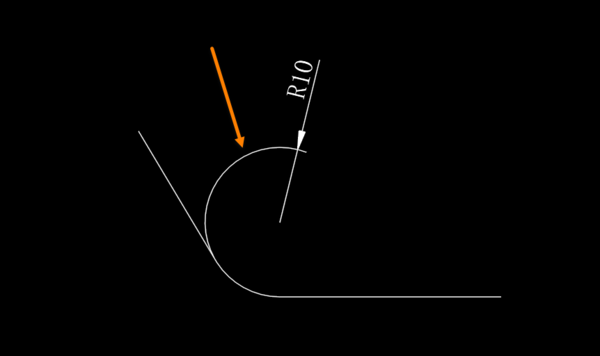

半徑標注如何不產生圓弧尺寸界線

CAD半徑標注如何隱藏圓弧尺寸界線

步驟指引:

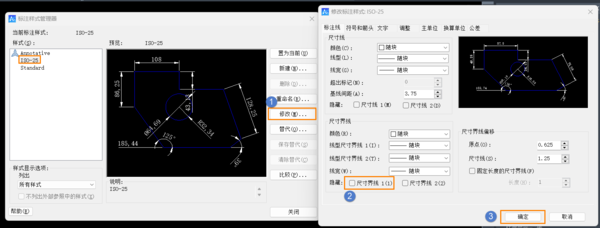

點擊菜單【格式-標注樣式】(【DIMSTYLE】命令),調出標注樣式管理器。選擇使用的標注樣式,點擊【修改】,在修改標注樣式中的【標注線】選項卡,把【尺寸界線1】前的框勾選,使尺寸界線1隱藏,【確定】保存設置。

CAD半徑標注如何隱藏圓弧尺寸界線

以上就是相關內容的梳理,但愿能給您帶來一些幫助。感謝你的認真閱讀,如有任何想法,歡迎隨時溝通交流
